5G网络构架长啥样?
发表日期:

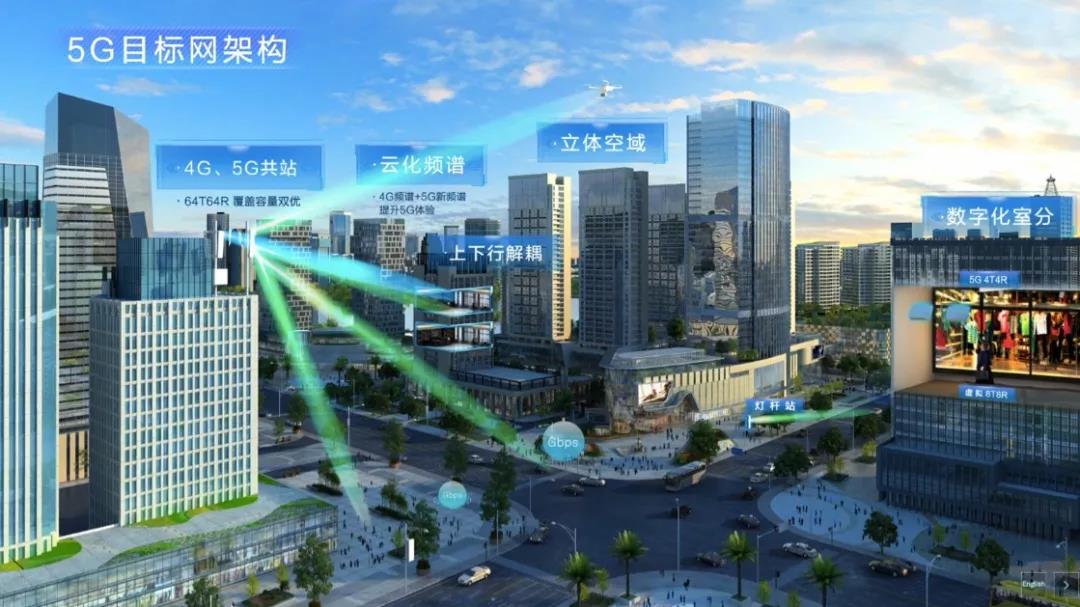

下面这张图清晰的描绘了5G无线网络构架:



5G无线网络通过4/5G共宏站、3D MIMO、云化频谱、上下行解耦、DC双连接、杆站、微站、室内数字化等多种技术结合,实现多场景全覆盖的立体式网络,从而满足不断增长的网络容量和业务需求。


3D MIMO天线技术

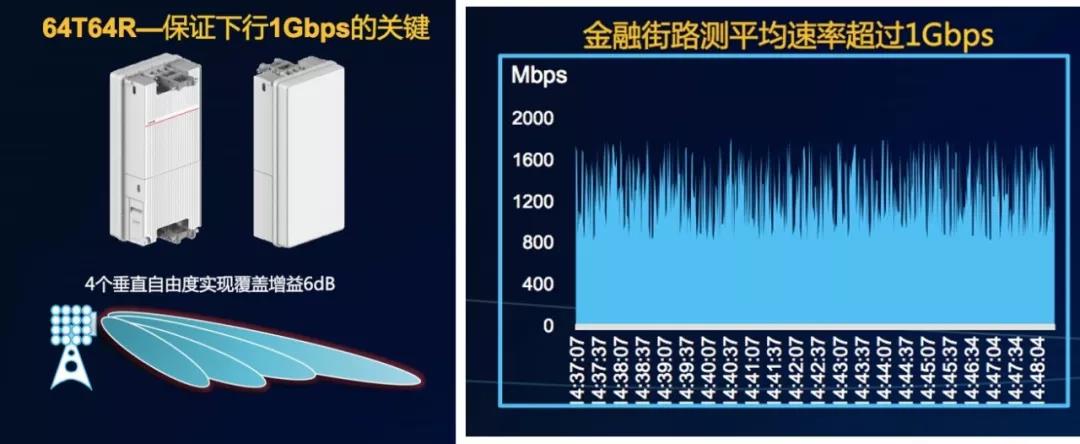

64T64R 3D MIMO具有覆盖广、容量大、抗干扰能力强等优点,适合对高话务场景进行覆盖;同时,它具备垂直维度自由度,还可满足未来50m~300m低空数字化覆盖。北京联通5G试验站路测测试显示,在3.5GHz频段100M带宽下,64T64R可保证平均速率超过1Gbps。


上下行解耦


众所周知,无线信号频率越高,传播损耗越大,覆盖距离越小。5G基站采用3.5G中频,比2/3/4G频段更高,尽管下行覆盖由于AAU设备的大功率及多发多收仍可满足与4G相等的覆盖,但上行覆盖因受手机发射功率等能力的限制,成为5G覆盖的短板。

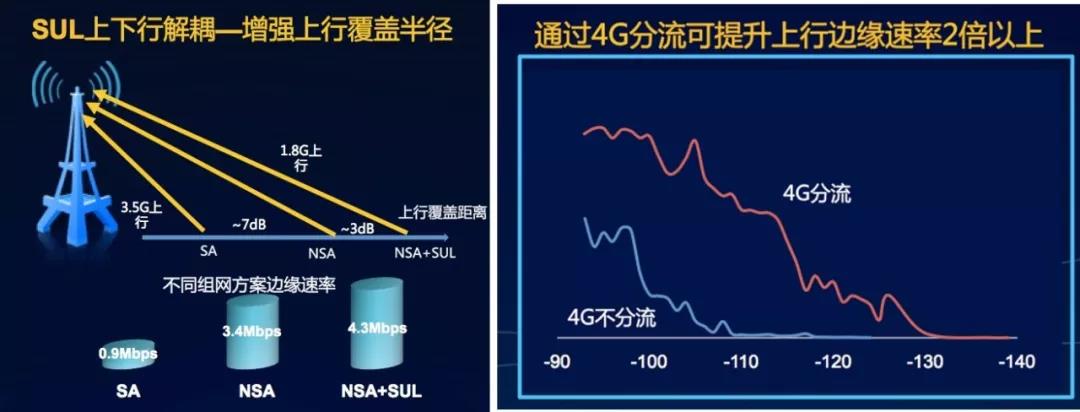

为了克服上行覆盖短板,5G引入了上下行解耦技术,即上行业务在3.5G小区边缘切换至1.8G现网基站,从而延伸5G有效覆盖,实现4G和5G共站共覆盖,极大节约投资。


DC双连接

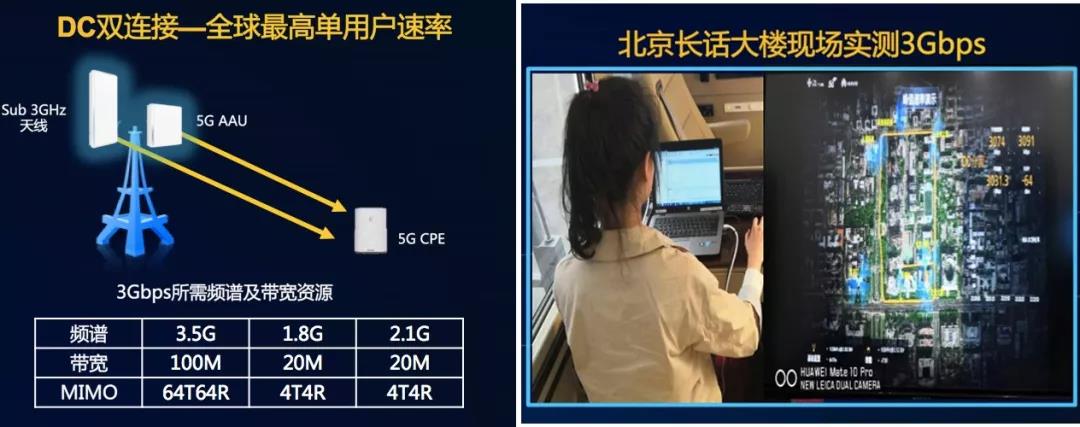

DC双连接指5G终端通过4G和5G网络双连接,在北京联通5G试验站上,通过在上下行解耦小区中叠加1个2.1G的4T4R射频模块,采用LTE2.1G 20M 4T4R、1.8G 4T4R和3.5G 100M 64T64R聚合,实现了单用户下载速率高达3Gbps。

数字化室分

传统室分难以满足5G时代的需求,室内覆盖数字化是必然趋势。华为5G LampSite室内覆盖数字化解决方案支持Sub3GHz +C-Band多频一体化、5G NR+LTE多模一体化、网线+光纤多传输一体化以及eMBB+IoT+导航多业务一体化,可实现“线不动”、“点不增”平滑支持5G扩容和演进,保护投资。
