电调基站天线

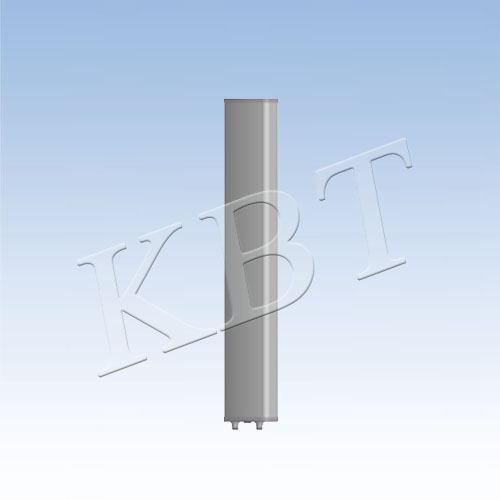

XPol 698-960MHz 65°18dBi 2端口电调天线 型号:KBT65DP18-0709AE-DI
系统/应用:5G系统
产品类型:板状天线
频率范围(MHz):698-960/1710-2700
增 益(dBi):18
水平面角度( ° ):65
极化方式:±45°
文档下载:

产品咨询

详细介绍

应用

应用于2G/3G/4G/5G通信系统



电气指标

频率范围 (MHz)

698-806

806-896

880-960

极化方式

±45

增益 (dBi)

17

17.5

18

电下倾角 (°)

0-10

水平面波瓣宽度(°)

65±5

65

65

垂直面波瓣宽度(°)

10

9

8

前后比 (dB)

≥25

上旁瓣抑制(dB)

≥15

交叉极化鉴别率(dB)

≥15(±60°≥10)

端口隔离(dB)

≥28

输入阻抗 (Ω)

50

电压驻波比

≤1.5

三阶无源交调 (2*43dBm载波)

≤-110dBm

最大功率(W)

300

雷电保护

直流接地

机械指标

接头类型

2*7/16DIN阴头

接头位置

底部

天线尺寸(长*宽*高:mm)

2450*300*146

包装尺寸(mm)

2700*385*250

天线重量 (kg)

18.5

支架重量 (kg)

4

天线罩材料/颜色

UPVC/灰色

机械可调倾角 (°)

0-10

工作温度(℃)

-40-60

极限风速(m/s)

60

抱杆直径 (mm)

Φ50-Φ115

安装件型号

JM-900DZA

电下倾角调节方式

可拔插内置RCU

RCU型号

KRCU20D-1B
