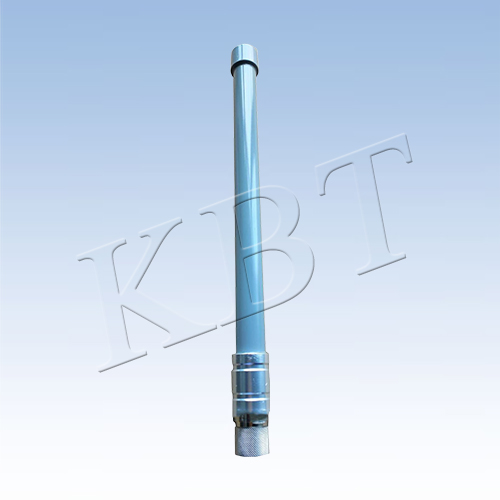

| TQJ-2325G10F20U2 | |
| 应用 | |
| 2380-2520MHz 频段通信系统，无线数据传输系统，无线图像传输系统。 | |
| 电气指标 | |
| 频率范围(MHz) | 2380～2520 |
| 带宽(MHz) | 140 |
| 极化方式 | 垂直极化 |
| 增益(dBi) | 10 |
| 水平面不圆度(dB) | ±1.5 |
| 水平面波瓣宽度(°) | 360 |
| 垂直面波瓣宽度(°) | 8 |
| 垂直波束向上倾斜(°) | 2 |
| 输入阻抗(Ω) | 50 |
| 电压驻波比 | ≤1.8（最大） |
| 最大功率(W) | 200 |
| 机械指标 | |
| 接头类型 | N 型公头 |
| 接头位置 | 天线底部 |
| 天线尺寸(mm) | φ24*（900±5） |
| 天线重量(g) | 330±50 |
| 天线罩材料 | 玻璃钢 |
| 天线罩颜色 | 灰色或黑色（定制） |
| 工作温度(℃) | -40～＋70 |
| 存储温度(℃) | -45～＋80 |
| 工作湿度(%) | 5～95 |
| 抗盐雾能力 | 96小时中性盐雾（GB/T 2423.17-2008) |
| 抗风强度(m/s) | 55 |
| 防水等级 | IP65(堵住漏水孔测试) |
| 应用场景 | 室外 |
| 安装方式 | 直接与设备安装 |
